Как проверить датчик давления натяжения?

Тестирование датчика давления натяжения является важным процессом, который обеспечивает его точность, надежность и производительность. Как ведущий поставщик датчика давления напряжения, мы понимаем значимость надлежащих процедур тестирования для удовлетворения разнообразных потребностей наших клиентов в различных отраслях. В этом блоге мы рассмотрим подробные шаги и методы для тестирования датчика давления натяжения, предоставляя вам ценную информацию для принятия обоснованных решений о требованиях вашего датчика.

Понимание датчиков давления напряжения

Прежде чем мы погрузимся в процесс тестирования, важно иметь базовое понимание датчиков давления напряжения. Эти датчики предназначены для измерения натяжения или давления, приложенного к конкретному объекту или системе. Они широко используются в таких отраслях, как производство, автомобильная, аэрокосмическая и робототехника, где точное измерение натяжения или давления имеет решающее значение для контроля качества, безопасности и эффективности.

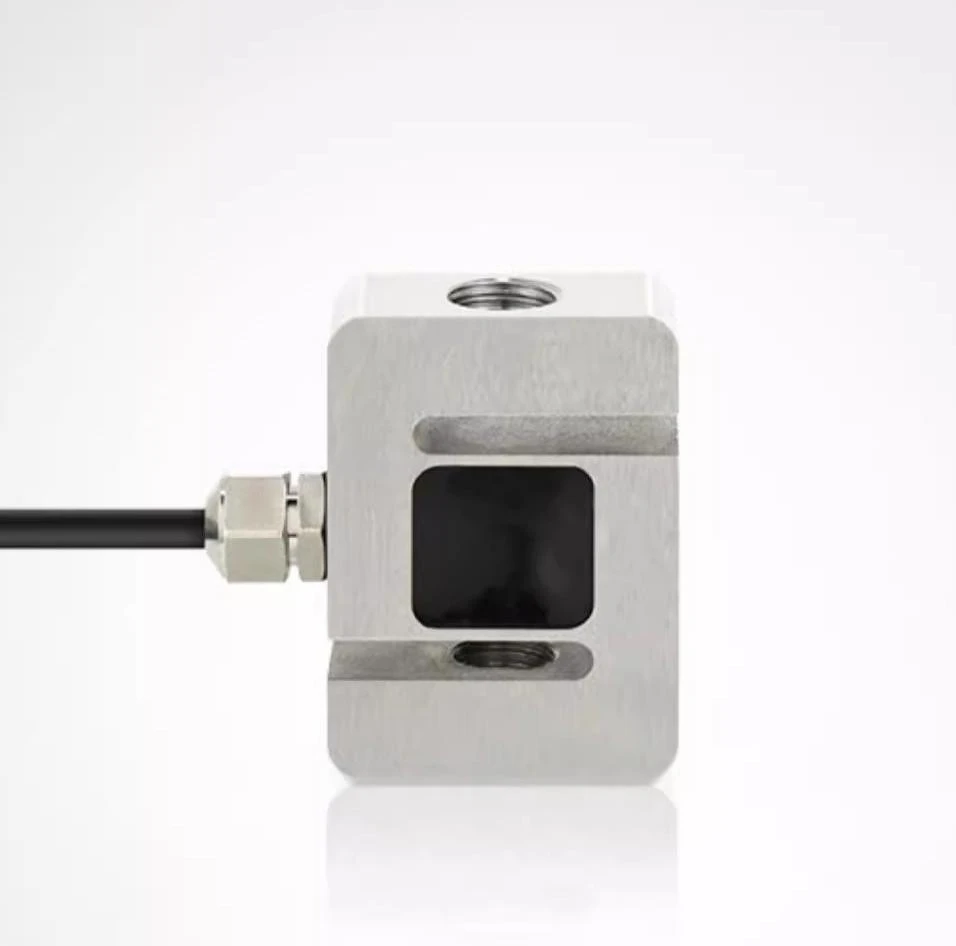

Мы предлагаем широкий спектр датчиков давления натяжения, включаяДатчик давления натяжения типа SВДатчик натяжения одиночного шкива, иДатчик давления натяжного натяженияПолем Каждый датчик спроектирован с точной и передовой технологией для обеспечения точных и надежных измерений в различных приложениях.

Предварительное тестирование

1. Осмотрите датчик: Перед проведением каких -либо тестов визуально осматривайте датчик давления натяжения на наличие физического повреждения, например, трещины, царапины или свободные соединения. Поврежденный датчик может не обеспечить точных измерений и может представлять риск безопасности. Проверьте корпус, кабели и разъемы датчика, чтобы убедиться, что они находятся в хорошем состоянии.
2. Проверьте документацию: Просмотрите таблицу датчика датчика и руководство пользователя, чтобы понять его спецификации, эксплуатационный диапазон и требования к тестированию. Таблица данных предоставляет важную информацию, такую ​​как чувствительность датчика, точность, линейность и компенсация температуры. Убедитесь, что вы знакомы с этими параметрами, прежде чем продолжить тестирование.
3. Подготовьте испытательное оборудование: Соберите необходимое испытательное оборудование, включая калиброванный эталонный датчик, источник питания, систему сбора данных и любые другие инструменты, необходимые для конкретного теста. Спортивный датчик должен иметь известную точность и быть откалиброванным отслеживаемым до национального или международного стандарта.

Статическое тестирование

1. Ноль - калибровка точек: Первый шаг в статическом тестировании состоит в том, чтобы калибровать точку нуля - датчик давления натяжения. Подключите датчик к источнику питания и системе сбора данных. Не примените натяжение или давление на датчик и запишите выходное значение. Это значение должно быть близко к указанному датчику с нулевой точкой. Если выходное значение значительно отклоняется от указанной точки нуля, отрегулируйте калибровку нулевой точки датчика в соответствии с инструкциями производителя.
2. Полная - масштабная калибровкаПосле нуля - точечной калибровки примените известное натяжение или давление на датчик в его полном диапазоне масштаба. Используйте калиброванный контрольный датчик, чтобы точно измерить приложенное натяжение или давление. Запишите выходное значение датчика давления натяжения и сравните его с ожидаемым значением на основе чувствительности датчика. Если измеренное значение отклоняется от ожидаемого значения, отрегулируйте усиление датчика или коэффициент калибровки, чтобы обеспечить точные измерения полного масштаба.
3. Тестирование линейности: Линейность является важной характеристикой датчика давления натяжения, который относится к взаимосвязи между приложенным натяжением или давлением и выходом датчика. Чтобы проверить линейность датчика, примените серию известных напряженности или давления с равномерно распределенными интервалами в рамках рабочего диапазона датчика. Запишите выходные значения датчика в каждом приложенном значении и постройте график выхода в зависимости от приложенного входа. График должен быть прямой линией, указывающей на хорошую линейность. Рассчитайте ошибку линейности как максимальное отклонение измеренных значений от наилучшей прямой линии.

Динамическое тестирование

1. Тестирование времени ответа: Время отклика датчика давления натяжения - это время, которое необходимо для датчика, чтобы достичь указанного процента (обычно 90% или 95%) его конечного выходного значения в ответ на шаг изменение приложенного натяжения или давления. Чтобы проверить время отклика, примените внезапное изменение натяжения или давление на давление и запишите выход датчика, используя систему сбора данных с высокой скоростью. Измерьте время, необходимое для выхода, чтобы достичь указанного процента от конечного значения.
2. Тестирование частотной характеристики: Тестирование частотной характеристики используется для оценки способности датчика точно измерять динамическую напряженность или давление на разных частотах. Примените синусоидальный входной сигнал различных частот на датчик и измерьте выходную амплитуду датчика и фазовый сдвиг. Постройте график выходной амплитуды и фазового сдвига в зависимости от входной частоты. Датчик должен иметь плоскую частотную характеристику в пределах указанного диапазона рабочих частот, что указывает на хорошую динамическую производительность.

Экологическое тестирование

1. Температурное испытание: Температура может оказать существенное влияние на производительность датчика давления натяжения. Чтобы проверить стабильность температуры датчика, поместите датчик в контролируемую температуру камеру и подвергайте его диапазону температур в пределах указанного диапазона рабочих температур. Измерьте выход датчика при разных температурах и вычислите температурный коэффициент датчика. Температурный коэффициент должен находиться в пределах указанных пределов, что указывает на хорошую температурную компенсацию.
2. Тестирование влажности: Влажность также может повлиять на производительность датчика давления натяжения, особенно если датчик используется во влажной среде. Чтобы проверить устойчивость к влажности датчика, поместите датчик в влажности - контролируемую камеру и подвергайте его ряду относительной влажности. Измерьте выход датчика на разных уровнях влажности и проверьте любые изменения в производительности.

Анализ результатов тестирования

После завершения всех тестов проанализируйте результаты тестирования, чтобы определить производительность датчика давления натяжения. Сравните измеренные значения со спецификациями датчика и критериями принятия. Если датчик соответствует всем спецификациям, а результаты тестирования находятся в приемлемых пределах, датчик можно считать готовым для использования. Если датчик не соответствует спецификациям, для выявления и исправления проблемы могут потребоваться дальнейшее расследование и устранение неполадок.

Заключение

Тестирование датчика давления натяжения является комплексным процессом, который включает в себя статическое тестирование, динамическое тестирование и экологическое тестирование. Следуя надлежащим процедурам тестирования и используя калиброванное испытательное оборудование, вы можете обеспечить точность, надежность и производительность датчика. Как поставщик датчика давления натяжного натяжения, мы стремимся обеспечить датчики высокого качества и техническую поддержку нашим клиентам. Если у вас есть какие -либо вопросы или вам нужна помощь с тестированием или выбором датчиков, не стесняйтесь обращаться к нам для закупок и дальнейших обсуждений. Мы с нетерпением ждем возможности работать с вами, чтобы удовлетворить ваши конкретные требования датчика.

Ссылки

1. ASTM International. (Год). Стандартные методы испытаний для измерения силы.
2. Стандарты ISO. (Год). Международные стандарты для измерения давления и силы.
3. Таблицы изготовителя и руководства пользователя для датчиков давления натяжения.
